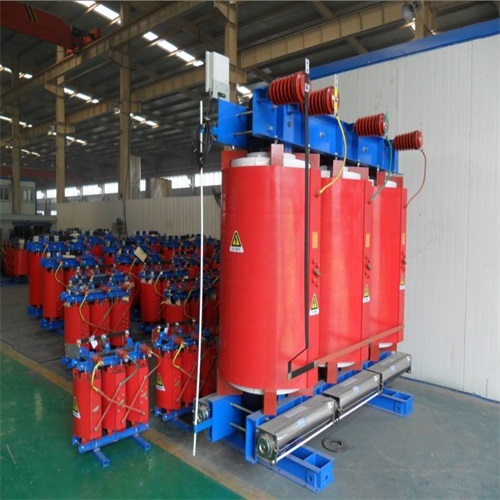

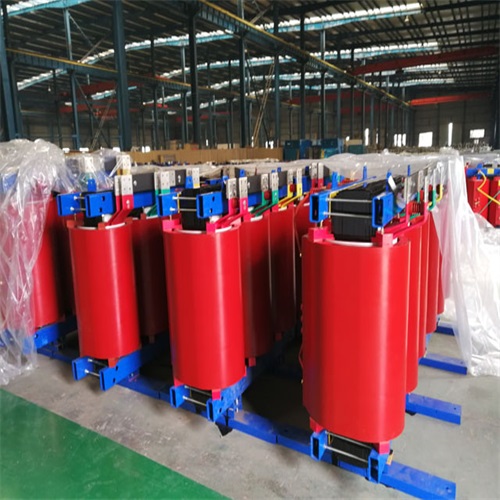

长白山SCB14非晶合金变压器

　　长白山SCB14非晶合金变压器是一种采用非晶合金铁芯的干式变压器，具有高效节能、低噪声、抗短路能力强等显著优势，广泛应用于城市电网、工业配电、新能源等领域。以下从技术原理、性能特点、应用场景、选型建议及维护要点等方面进行详细解析：

　　一、技术原理与核心优势

　　1. 非晶合金铁芯特性

　　材料组成：非晶合金(如铁基、钴基)通过快速冷却工艺形成无定形结构，原子排列无序，磁滞损耗极低。

　　损耗对比：

　　空载损耗：较传统硅钢片变压器降低60%~80%(例如1000kVA变压器，长白山SCB14空载损耗≤1.15kW，而S13硅钢变约为2.8kW)。

　　负载损耗：与硅钢变相近，但因非晶合金导磁率高，可优化绕组设计，进一步降低损耗。

　　节能效果：按年运行8000小时计算，1000kVA 长白山SCB14变压器年节电量约13.44MWh(较S13型)，相当于减少二氧化碳排放9.4吨(按0.7吨/MWh计算)。

　　2. 干式变压器结构优势

　　绝缘系统：采用H级(180℃)或C级(220℃)绝缘材料(如Nomex纸、硅橡胶)，耐温性能优于传统F级(155℃)。

　　冷却方式：自然空气冷却(AN)或强迫空气冷却(AF)，无需变压器油，无火灾、爆炸风险，适合室内安装。

　　防护等级：通常为IP23(防滴水)或IP44(防溅水)，可定制更高防护等级(如IP55)。

　　二、长白山SCB14非晶合金变压器性能参数

　　参数类别 典型值(以1000kVA为例)

　　额定容量 250kVA~3150kVA(可定制)

　　电压等级 高压：10kV/20kV/35kV;低压：0.4kV(支持非标电压定制)

　　联结组别 Dyn11(抑制三次谐波，适用于非线性负载)或Yyn0(传统接法)

　　空载损耗 ≤1.15kW(10kV，1000kVA，符合GB 20052-2020一级能效标准)

　　负载损耗 ≤9.6kW(1000kVA，75℃温升)

　　短路阻抗 4%~6%(可根据系统需求调整)

　　噪声水平 ≤50dB(1米处，空载状态)

　　温升限值 绕组温升≤100K(H级绝缘)，顶层油温升≤75K(干式变无油温概念，此处为类比)

　　局部放电量 ≤5pC(1.1倍额定电压下)

　　三、设计特点与优化方向

　　1. 铁芯制造工艺

　　卷铁芯结构：采用三维立体卷绕技术，铁芯无接缝，磁路均匀，减少漏磁和附加损耗。

　　退火处理：铁芯成型后进行高温退火(400℃~500℃)，消除内应力，磁导率提升10%~15%。

　　夹紧方式：使用玻璃纤维带或环氧树脂绑扎，避免传统螺栓夹紧导致的磁阻增加。

　　2. 绕组设计优化

　　高压绕组：采用分段圆筒式或连续式结构，层间绝缘采用Nomex纸(耐温220℃)，厚度≥0.18mm。

　　低压绕组：优先选用箔式绕组，减少轴向电压梯度，降低局部放电风险;也可采用螺旋式绕组(大电流场景)。

　　电磁屏蔽：在高压绕组外侧设置铜箔屏蔽层，抑制高频谐波对铁芯的干扰，降低涡流损耗。

　　3. 冷却系统升级

　　自然冷却(AN)：依靠绕组内部空气对流散热，适用于轻载或室内通风良好场景。

　　强迫冷却(AF)：配置轴流风机(风量≥3000m³/h)，过载能力提升至1.5倍额定容量，但噪声增加5~10dB。

　　智能温控系统：内置PT100温度传感器，实时监测绕组温度，自动启停风机，实现节能运行。

　　四、典型应用场景

　　1. 城市电网改造

　　场景需求：替换高损耗老旧变压器，降低线损，提升供电质量。

　　优势体现：长白山SCB14空载损耗低，可显著减少无功功率损失，适合轻载或间歇性负载场景(如居民区、商业街)。

　　2. 工业配电系统

　　场景需求：为电机、电焊机等非线性负载供电，需抑制谐波并降低噪声。

　　优势体现：Dyn11联结组别可有效抑制三次谐波，噪声≤50dB，满足工业环境噪声标准(GB 12348-2008)。

　　3. 新能源电站

　　场景需求：与光伏逆变器、风电变流器配套，需适应谐波含量高、负载波动大的特点。

　　优势体现：非晶合金铁芯磁滞损耗低，对谐波不敏感，且干式结构无需防油泄漏措施，适合户外安装。

　　4. 数据中心与轨道交通

　　场景需求：要求高可靠性、低噪声及防火性能。

　　优势体现：H级绝缘可耐受短时过载(1.5倍额定容量，2小时)，IP44防护等级防止灰尘侵入，确保长期稳定运行。

　　五、选型建议

　　容量匹配：

　　根据负载率选择容量，避免“大马拉小车”(负载率<30%时，非晶变节能优势更明显)。

　　示例：若平均负载为600kVA，建议选择800kVA 长白山SCB14(负载率75%)，而非1000kVA(负载率60%)。

　　能效等级：

　　优先选择一级能效(空载损耗≤1.15kW/1000kVA)，长期运行可节省电费20%~30%。

　　对比：二级能效空载损耗≤1.4kW，三级能效≤1.7kW。

　　冷却方式：

　　室内安装且负载稳定选AN(自然冷却)，成本低、噪声小;

　　负载波动大或需过载选AF(强迫冷却)，但需预留风机安装空间。

　　防护等级：

　　普通环境选IP23(防滴水);

　　沿海/化工区选IP44(防溅水+防尘);

　　地铁隧道等潮湿环境选IP55(防尘防水)。

　　六、运行维护要点

　　1. 日常巡检

　　温度监测：通过温控仪观察绕组温度，顶层温度≤100℃(H级绝缘)，超温需减负荷。

　　噪声检查：运行中噪声应≤50dB(1米处)，异常噪声可能预示铁芯松动或绕组变形。

　　外观检查：确认无裂纹、变色或异物附着，防护等级IP44以上需检查密封条是否完好。

　　2. 定期维护

　　绝缘电阻测试：

　　高压对低压及地绝缘电阻≥500MΩ(2500V兆欧表);

　　低压对地绝缘电阻≥100MΩ(500V兆欧表)。

　　直流电阻测试：各相绕组直流电阻不平衡率≤2%(GB 50150-2016)，超标需检查引线接触是否良好。

　　3. 故障处理

　　轻瓦斯报警：可能原因：铁芯多点接地、局部过热，需检查铁芯接地线及绝缘电阻。

　　重瓦斯跳闸：立即停运检修，重点检查绕组绝缘、分接开关触头及铁芯硅钢片(非晶合金铁芯故障率低，但需排除其他部件问题)。

　　七、与非晶合金油浸变对比

对比项	SCB14干式变	非晶合金油浸变
冷却方式	自然/强迫风冷	油循环冷却
防火性能	优（无油，适合室内）	需配置事故油池
维护复杂度	低（免吊芯检查）	高（需定期换油、滤油）
过载能力	1.5倍额定容量（2小时，AF方式）	1.3倍额定容量（短期）
成本	较高（约贵20%~30%）	较低
适用场景	室内、城市电网、新能源	户外、重载工业、农村电网

　　总结

　　长白山SCB14非晶合金变压器凭借其超低空载损耗、高可靠性及环保特性，成为节能减排背景下的优选方案。选型时需结合负载特性、安装环境及成本预算，优先选择一级能效产品，并配置智能温控系统以实现最佳运行效率。日常维护应重点关注温度、噪声及绝缘性能，确保长期稳定运行。
