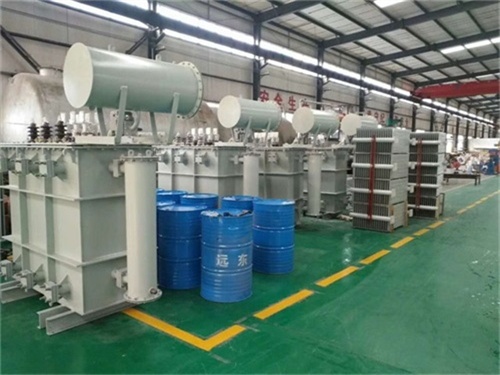

长白山4000KVA油浸式变压器

　　长白山4000kVA油浸式变压器是一种中大型电力变压器，广泛应用于工业、商业及电网领域，其设计、生产、运行及维护需严格遵循技术规范。以下从技术参数、设计特点、生产控制、运行维护及典型应用场景等方面进行详细分析：

　　一、核心技术参数

　　参数类别 典型值(长白山4000kVA油浸式变压器)

　　额定容量 长白山4000kVA(可设计为有载调压或无载调压)

　　电压等级 高压侧：10kV/20kV/35kV;低压侧：0.4kV(根据需求定制)

　　联结组别 常见为Dyn11或Yyn0(Dyn11可抑制三次谐波，适用于非线性负载)

　　空载损耗 ≤6.2kW(符合GB 20052-2020三级能效标准)

　　负载损耗 ≤38.5kW(100%负载率，75℃温升)

　　短路阻抗 6%~8%(根据系统需求调整，高阻抗可限制短路电流)

　　冷却方式 ONAN(自然油循环自然风冷)或ONAF(自然油循环强迫风冷，适用于过载场景)

　　绝缘等级 F级(绕组最高允许温度155℃，热点温升≤100K)

　　油箱结构 全密封波纹油箱(减少漏油风险，适应户外恶劣环境)

　　二、设计特点与优化方向

　　1. 电磁设计优化

　　铁芯材料：采用高导磁率硅钢片(如30ZH120)，降低空载损耗(较传统材料下降15%~20%)。

　　绕组结构：

　　高压绕组采用多层圆筒式或连续式结构，提高机械强度和抗短路能力。

　　低压绕组采用箔式绕组，减少轴向电压梯度，降低局部放电风险。

　　油道设计：

　　高低压绕组间设置垂直油道(宽度≥8mm)，确保油流均匀，散热效率提升20%。

　　绕组端部采用油导向结构，引导热油流向散热器，避免局部过热。

　　2. 绝缘系统强化

　　主绝缘：

　　高压对低压及地绝缘距离≥250mm(10kV等级)，采用电缆纸+皱纹纸复合绝缘，介电强度≥50kV/mm。

　　端部绝缘采用角环和纸板筒组合结构，提高电场均匀性。

　　纵绝缘：

　　绕组匝间绝缘采用Nomex纸(耐温220℃)，厚度≥0.18mm，耐受短路冲击能力提升30%。

　　分接开关触头间绝缘采用硅橡胶套管，防止电弧灼伤。

　　3. 冷却系统升级

　　散热器配置：

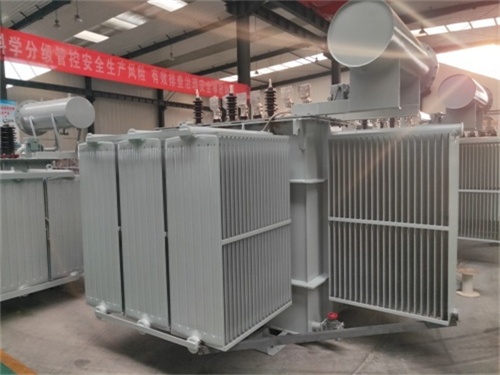

　　ONAN方式：配置4组片式散热器(单组散热面积≥8m²)，总散热面积≥32m²。

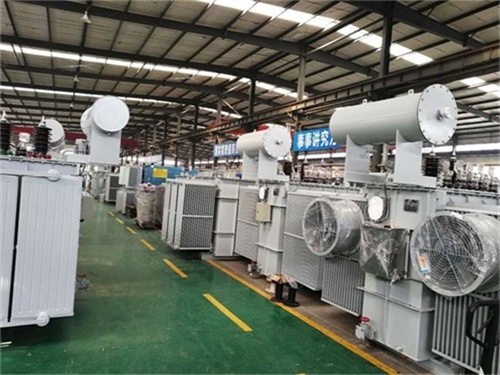

　　ONAF方式：增加2台轴流风机(风量≥5000m³/h)，过载能力提升至1.3倍额定容量。

　　油流设计：

　　采用强迫油循环导向结构，油速≥0.5m/s，确保热点温升≤75K(75℃基准)。

　　油箱底部设置油泵安装座(可选配强迫油循环泵)，适应高海拔或高温环境。

　　三、生产过程关键控制点

　　1. 铁芯制造

　　叠片工艺：

　　采用45°全斜接缝结构，叠片系数≥0.97，降低空载损耗。

　　叠片后进行振动退火(温度550℃，时间4小时)，消除内应力，磁导率均匀性提升10%。

　　夹紧力控制：

　　铁芯上下夹件采用高强度螺栓(强度等级8.8级)，预紧力≥200kN，防止运行中松动。

　　夹件与铁芯间垫绝缘纸板(厚度3mm)，绝缘电阻≥500MΩ。

　　2. 绕组绕制与浸漆

　　绕制过程：

　　高压绕组采用自动绕线机(张力控制精度±5N)，确保匝间绝缘紧密贴合。

　　绕制后进行匝间耐压试验(电压3kV，持续时间1分钟)，击穿率≤0.1%。

　　浸漆工艺：

　　使用无溶剂浸渍漆(粘度≤500mPa·s，25℃)，浸漆时间≥12小时，确保漆膜厚度≥0.2mm。

　　浸漆后进行真空干燥(温度105℃，真空度≤133Pa，时间24小时)，水分含量≤0.5%。

　　3. 总装与试验

　　器身装配：

　　高低压绕组间垫绝缘纸板筒(厚度10mm)，轴向压紧力≥50kN，防止运行中移位。

　　引线采用冷压接头(接触电阻≤10μΩ)，外包热缩套管(耐温150℃)，防止电晕。

　　出厂试验：

　　感应耐压试验：1.5倍额定电压，频率150Hz，持续时间60秒，局部放电量≤10pC。

　　温升试验：ONAN方式下，顶层油温升≤55K，绕组热点温升≤75K(75℃基准)。

　　短路试验：施加3次额定电流冲击(持续时间0.1秒)，绕组变形量≤2%(通过频响分析法验证)。

　　四、运行维护要点

　　1. 日常巡检

　　油位检查：油位计指示应在20℃标线±10%范围内，油位过低需补油(与原油牌号一致)。

　　油温监测：顶层油温≤85℃，绕组温度≤105℃，超温需减负荷或停运检修。

　　声音异常：运行中应无放电声、振动声，异常声音可能预示绕组松动或绝缘损坏。

　　2. 定期检修

　　油样分析：

　　每3年取油样检测微水、色谱、介损，微水含量≤15ppm，总烃含量≤150μL/L。

　　介损tanδ(90℃)≤0.5%，超标需真空滤油或换油。

　　绝缘电阻测试：

　　高压对低压及地绝缘电阻≥500MΩ(2500V兆欧表)，吸收比≥1.3。

　　低压对地绝缘电阻≥100MΩ(500V兆欧表)。

　　3. 故障处理

　　轻瓦斯动作：

　　可能原因：油位过低、内部轻微放电，需检查油位及气体成分(H₂含量>150μL/L需警惕)。

　　重瓦斯跳闸：

　　立即停运检修，重点检查绕组绝缘、分接开关触头及铁芯接地情况。

　　五、典型应用场景

　　工业园区供电：为钢铁、化工等高负载企业提供稳定电源，需配置过载能力(ONAF方式可短时过载1.3倍)。

　　商业综合体：与柴油发电机组成双电源系统，确保消防、电梯等一级负荷不间断供电。

　　新能源电站：作为风电/光伏升压变，需适应谐波含量高(非线性负载)环境，推荐采用Dyn11联结组别。

　　电网枢纽变电站：作为110kV/10kV主变，需满足高短路阻抗(8%~10%)要求，限制短路电流对设备冲击。

　　六、选型建议

　　能效等级：优先选择二级能效(空载损耗≤5.5kW，负载损耗≤36.5kW)，长期运行可节省电费10%~15%。

　　冷却方式：

　　户外安装选ONAN(维护简单)，室内安装或需过载选ONAF(需预留风机安装空间)。

　　防护等级：

　　沿海/化工区选IP55防护(防尘防水)，普通环境选IP23(经济性更优)。

　　智能配置：

　　选配在线监测系统(温度、局放、油色谱)，实现状态检修，减少非计划停运。
